ابعاد صفحه ستون برای دو طبقه باید چقدر باشه؟
جواب بستگی داره به چند تا عامل مهم:
-
نوع اسکلت (فلزی با اتصال جوشی یا پیچ و مهره‌ای)
-
نوع تیر و ستون (بال پهن، IPE، دوبل، مرکب و…)
-
بار وارد بر ستون‌ها (مرده + زنده)
-
نوع خاک و مشخصات پی
اما نگران نباش. ما اینجا اومدیم تا یه راهنمای ساده و واقعی بهت بدیم، بر اساس تجربه اجرا و پیشنهادات مهندسین عمران تو پروژه‌های واقعی.
قانون کلی و سرانگشتی چیه؟
یک قانون تقریبی می‌گه:

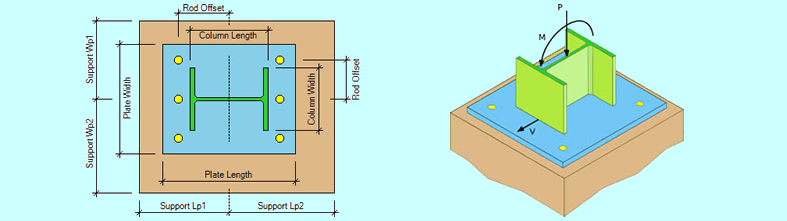

ابعاد صفحه ستون باید حداقل ۱۰ سانتی‌متر از هر طرف بزرگ‌تر از ابعاد مقطع ستون باشه.
مثلاً اگه ستونت IPE240 باشه (عرض حدود 120mm)، صفحه ستون باید حداقل 30×30 سانتی‌متر باشه.
جدول پیشنهادی ابعاد صفحه ستون برای ساختمان دو طبقه
| نوع ستون | ابعاد پیشنهادی صفحه ستون (cm) | ضخامت پیشنهادی (mm) |
|---|---|---|
| IPE 200 | 25 × 25 | 10 – 12 |
| IPE 240 | 30 × 30 | 12 |
| دوبل IPE 200 | 35 × 35 | 12 – 15 |
| باکس جوشی 20×20 | 35 × 35 | 12 – 15 |
| تیرآهن بال پهن (HEB 200) | 30 × 30 | 12 |
📌 نکته مهم: اگه بار زیادی روی ستون‌هاته (مثلاً سقف تیرچه‌بلوک با دیوار آجری سنگین)، صفحه رو بزرگ‌تر انتخاب کن تا فشار روی بتن پخش شه و گروت‌ریزی بهتری انجام بدی.
یه سوال مهم:
آیا همیشه باید صفحه ستون مربع باشه؟
نه! بعضی وقتا با توجه به موقعیت ستون (مثلاً کنار دیوار)، از صفحه‌های مستطیلی استفاده می‌کنن. مثلاً 30×40 سانتی‌متر. این کار باعث میشه راحت‌تر گروت‌ریزی و جوشکاری انجام بشه، بدون اینکه صفحه با دیوار تداخل پیدا کنه.
یه سوال دیگه:
اگه صفحه کوچیک‌تر باشه چی میشه؟
-
فشار بیشتری به بتن منتقل میشه
-
ممکنه صفحه فرو بره یا ترک در پی ایجاد شه
-
احتمال کج شدن ستون در طول زمان وجود داره
پس حتما ابعاد استاندارد رو رعایت کن، مخصوصاً اگه ساختمونت قراره چند دهه عمر کنه.
ضخامت صفحه ستون برای دو طبقه چقدر باشه؟
-
اگه ستونت سنگین نیست و فقط دو طبقه روی اون بار میاد، ضخامت ۱۰ تا ۱۲ میلی‌متر کافیه.
-
اگه بار زیادی داری یا زمینت سست یا نشست‌پذیره، ضخامت رو برسون به ۱۵ میلی‌متر.
یادت نره، ضخامت کمتر از ۸ میلی‌متر اصلاً توصیه نمی‌شه چون ممکنه در اثر بار خم بشه یا درست به ملات نچسبه.
محاسبه آنلاین ابعاد صفحه ستون | ابزار رایگان برای مهندسان عمران
صفحه ستون برای اتصال پیچ و مهره‌ای بزرگ‌تره یا جوشی؟
در اتصال پیچ و مهره‌ای چون نیاز به سوراخ و بولت داریم، معمولاً ابعاد صفحه بزرگ‌تر در نظر گرفته میشه (مثلاً 40×40 برای ستون‌های دوبل). ولی در جوشی می‌تونه کوچیک‌تر باشه. پس موقع طراحی، نوع اتصالت رو در نظر بگیر.
یه نکته طلایی برای کارفرماها و مجری‌ها:
هرچی صفحه ستون بزرگ‌تر باشه، بهتر گروت‌ریزی می‌کنی و ستونت پایدارتره. ولی این به معنی هدر دادن پول نیست! از یه حدی بیشتر دیگه صرفه اقتصادی نداره. پس یه تعادل بین ایمنی و هزینه رعایت کن.
